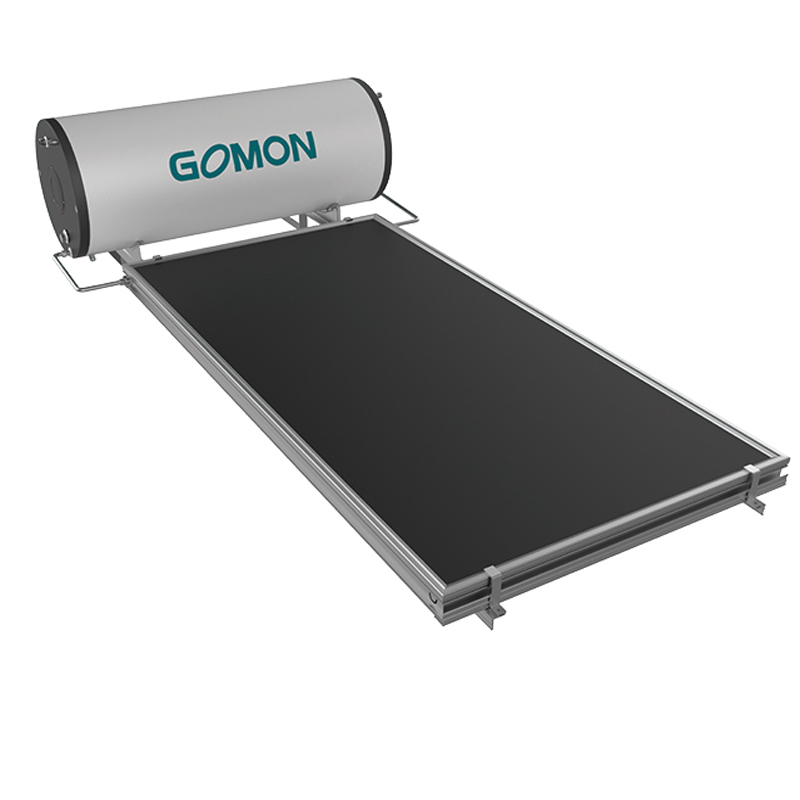

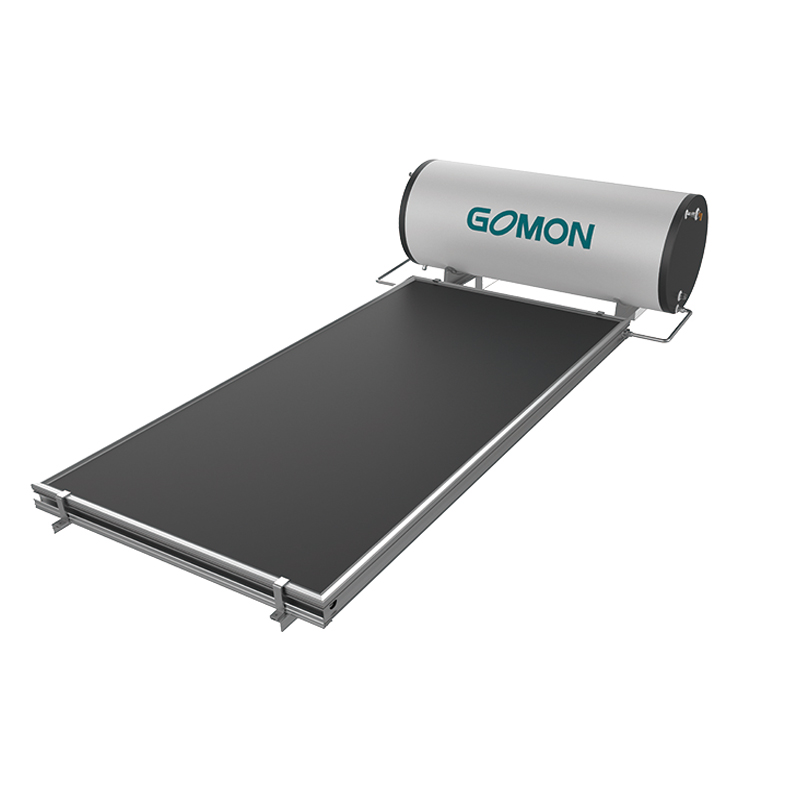

Calentador de agua solar de panel plano de circuito cerrado

• Gracias por elegir nuestro calentador de agua solar de panel plano de circuito cerrado con tantas ventajas. Forma elegante, alta eficiencia, trabajando bajo presión, fácil de usar, seguro y fiable. es su mejor solución para el suministro de agua caliente para la familia. Por favor, lea atentamente el manual antes de usar.
• Por favor, compruebe los accesorios y el manual de usuario de acuerdo con la lista de embalaje al abrir el paquete.
• Los agentes locales o las tiendas franquiciadas se encargan de la instalación, el funcionamiento y el servicio postventa. Por favor, anote el número de teléfono y la dirección de la tienda donde realizó la compra para recibir nuestro servicio a tiempo.
• Tanto el paquete como la tarjeta de garantía tienen número de serie. Ni ningún número de serie ni el número de serie dañado pueden ser falsos. por favor preste más atención a ello.
• Asegúrese de mezclar agua caliente y fría antes de ducharse o lavarse. De lo contrario, causará quemaduras graves.
• Advertencia: Por favor, llene con agua fría antes de calentar por el elemento de respaldo eléctrico.
• Queda terminantemente prohibido utilizar agua caliente mientras esté funcionando el elemento auxiliar eléctrico.
• La conexión del cable es de tipo "X". Debe utilizar cable de cobre revestido con tres cordones (tamaño:≥1.5mm2) cuando instale o reemplace el cable.
• Mantenga la válvula de agua fría abierta en todo momento.

1) Tecnología avanzada

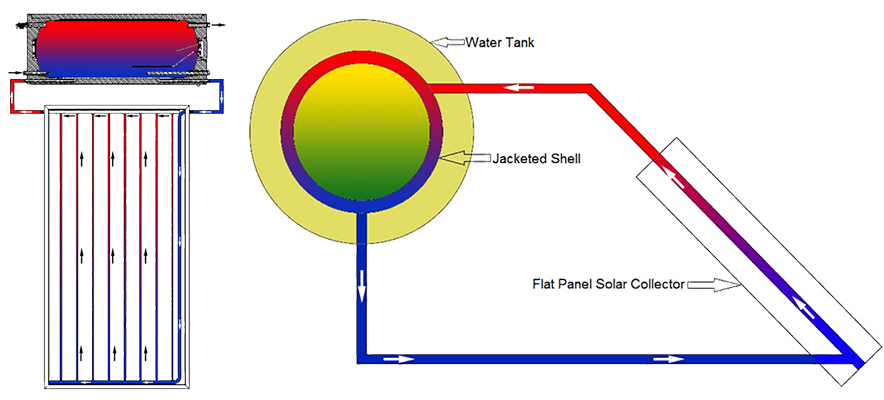

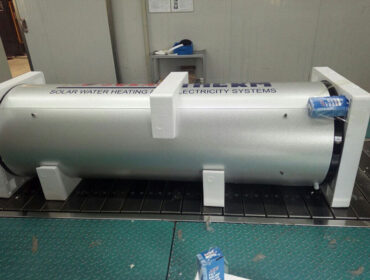

Closed loop flat panel solar water heater with separate water tank and flat panel can get hot water according to thermosiphon principle. Enamel coated inner tank is made of special metal material. formed up with advanced punching technology and atuo non-electrode replacing welding technology. a special silicate is sintered by high temperature to the wall of inner tank.forming a special protection layer with no leakage, no corrosion, no scale advantages .

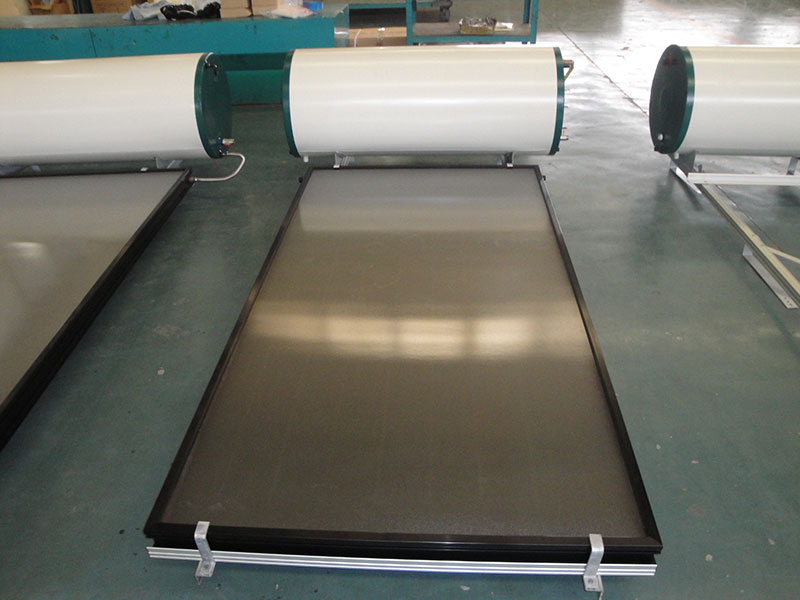

2) Panel plano

El revestimiento selectivo de titanio azul importado de Alemania más eficiente.

Minimiza el daño a la capa de absorción y al tubo de cobre con la soldadura láser de toda la placa.

Vidrio templado especial de alta resistencia y bajo contenido en hierro con una transmitancia superior al 92%.

Alta calidad garantizada con tecnología y equipos de proceso de producción avanzados.

3) Doble protección

La válvula P/T importada proporciona la liberación automática de presión y protege el tanque de agua contra la influencia de alta temperatura y presión. La válvula unidireccional de liberación de entrada de agua puede drenar el agua automáticamente y resistir la influencia de la presión de agua súper alta en el exterior.

4) Soporte de aleación de aluminio

Está hecho de material de aleación de aluminio antioxidante Al-Mg-Si y producido por equipos avanzados de control numérico (NC) con alta dureza y resistencia.

5) Amplio Ámbito De Aplicación

La estructura tipo chaqueta con medio que no se congela bajo -35℃ tiene una alta eficiencia de intercambio de calor y alta estabilidad sistemática. Puede ser instalado y utilizado en el trópico, zona templada y zona frígida.

1) Primero deben fijarse firmemente las seis abrazaderas de teja en el tejado inclinado.

2) Ensamble los soportes derecho e izquierdo del tanque, las barras verticales derecho e izquierdo y las seis abrazaderas para tejas con tornillos y tuercas M6x16.

3) Ensamble dos barras horizontales y las barras verticales derecha e izquierda con tornillos y tuercas M8x20.

4) Ensamble un juego de barras diagonales y barras verticales derecha e izquierda con tornillos y tuercas M6x16.

1.2 Instalación del soporte de aleación de aluminio de tipo inclinado para el depósito de agua de gran capacidad

1) Las nueve abrazaderas para tejas deben fijarse primero firmemente en el techo inclinado.

2) Ensamble los soportes derecho, medio e izquierdo del tanque, las barras verticales derecha, media e izquierda y las nueve abrazaderas para tejas con tornillos y tuercas M6x16.

3) Ensamble dos barras horizontales y barras verticales derecha e izquierda con tornillos y tuercas M8x20.

4) Ensamblar dos juegos de barras diagonales y barras verticales derecha, media e izquierda con tornillos y tuercas M6x16.

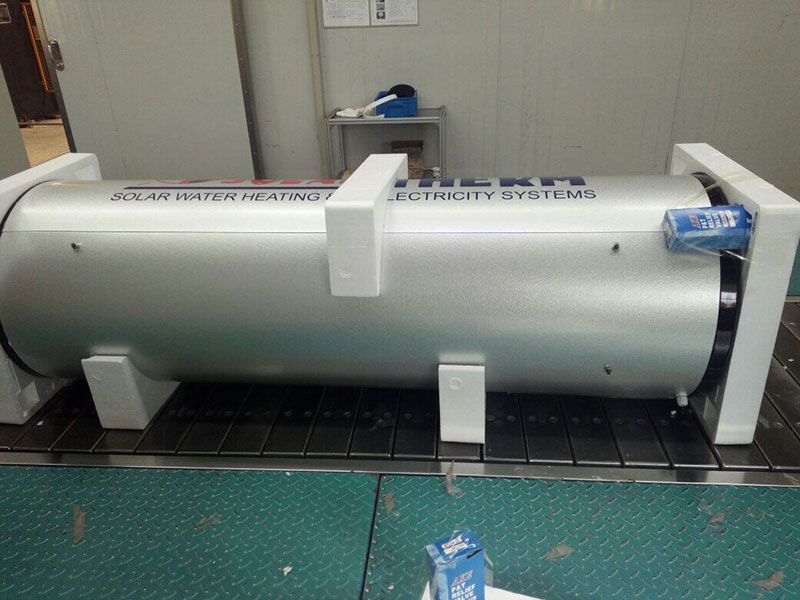

2. Instalación del depósito de agua

Coloque el depósito de agua simétricamente sobre el soporte de apoyo y fíjelo con tuercas M8.

3. Instalación del panel plano

Coloque el panel plano simétricamente en el soporte y fíjelo con tornillos y tuercas M6x12.

4. Conexión del panel plano y el depósito de agua

Conecte la salida de circulación de medio del panel plano a la entrada de circulación de medio del tanque de agua con tubería corrugada SUS304 y Conecte la entrada de circulación de medio del panel plano a la salida de circulación de medio del tanque de agua con tubería corrugada SUS304.

5. Llene el medio circulante

Desatornille la tapa "top up" en el lado derecho del tanque de agua y luego llene el medio circulante de acuerdo con los parámetros técnicos III.en caso de que el exceso de medio circulante dañe el tanque de agua debido a la alta presión.

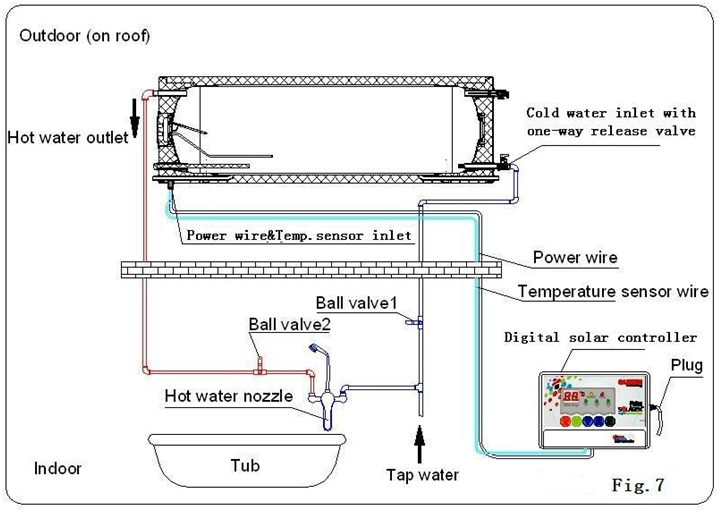

6. Conexión de las tuberías de agua interior y exterior

7. Instalación del controlador inteligente:

Precaución

● El enchufe y la clavija deben estar bien conectados.

● Si se instala un sistema de calefacción eléctrica auxiliar, conecte correctamente el cable de corriente, el cable nulo y el cable de tierra con el enchufe de protección contra fugas de corriente. El enchufe debe estar conectado a tierra de forma fiable.

● Utilice enchufe trifilar de protección segura, y el valor de corriente nominal del enchufe ≥16A.

● Deben tomarse medidas de seguridad y el diseño debe ajustarse a las especificaciones.

● Instalación del regulador solar digital.

● Las placas captadoras de luz deben estar orientadas al sur sin nada que las bloquee, y los soportes ser fiables al viento antifuerte.

● Llenado de agua: El calentador se llena de agua por presión y libre de dispositivo de llenado, el agua se llenará automáticamente hasta la plenitud y luego se detiene.

● Uso del agua: El agua se puede utilizar bajo presión.
